Sas hyperbare tunnelier et caissons de sauvetage
Tech Plus conçoit à Bandol chaque sas hyperbare tunnelier pour la machine qui le recevra, selon la norme EN 12110 : sas à personnel, sas navettes, sas à matériel. Caissons de sauvetage en front de taille et portes sectionnelles hydrauliques complètent l'ensemble.
- Depuis 1988
- Sas conçus selon l'EN 12110
- Conçu à Bandol
Sas tunnelier : l'accès sous pression au front de taille
Pour intervenir dans la chambre d'abattage d'un tunnelier, on remplace le terrain extrait par de l'air comprimé, qui tient le front de taille et retient les venues d'eau. Le sas hyperbare tunnelier, installé sur le bouclier, comprime alors une équipe d'hyperbaristes jusqu'à la pression de travail. Une fois les pressions égalisées, elle peut inspecter la roue de coupe, changer les outils ou réparer ce qui doit l'être.
Pendant toute l'intervention, les hyperbaristes respirent un gaz sous pression, le plus souvent de l'air comprimé. Leur sortie se fait donc par paliers, en suivant les tables de décompression retenues pour le chantier. Le sas n'est pas un simple passage : c'est un équipement sous pression habité, dont dépend la sécurité de chaque intervention hyperbare.
Depuis 1988, Tech Plus étudie, conçoit, installe et entretient des sas et des caissons hyperbares de tunnelier, pour des projets en France comme à l'étranger. Chaque ensemble est dessiné pour l'encombrement du bouclier, la pression prévue et l'organisation du chantier.
Étude et conception
Implantation sur le bouclier, plans et notes de calcul réalisés par notre bureau d'études de Bandol.
Installation et mise en service
Montage, essais et réglages menés avec vos équipes, en France comme à l'étranger.
Maintenance et formation
Suivi et entretien des équipements, formation de votre personnel à leur utilisation.
Des sas pensés pour le chantier
Chaque équipement répond à une contrainte précise des interventions sous air comprimé.
Conçu pour votre bouclier
Dimensions, accès, traversées de cloison et raccordements sont définis pour la machine qui recevra le sas.
Double chambre pour le personnel
Le second compartiment permet d'entrer dans le sas ou d'en sortir sans interrompre la décompression en cours dans le premier.
Le matériel passe, la pression reste
Sas à déblais et sas d'équipement font passer matériaux, outils et pièces sans faire chuter la pression de la zone de travail.
Secours en front de taille
Placés au plus près du front, les caissons de sauvetage hyperbares permettent d'évacuer rapidement le personnel et de le prendre en charge sous pression, sans attendre.
Portes sectionnelles hydrauliques
Ouverture verticale ou horizontale, commande hydraulique et système de secours pour les galeries sous pression.
Du caisson médical au sas
Notre bureau d'études conçoit aussi des caissons hyperbares multiplaces pour les hôpitaux et des caissons de recompression pour les forces armées : la même exigence s'applique à vos sas à personnel et à vos caissons de sauvetage.

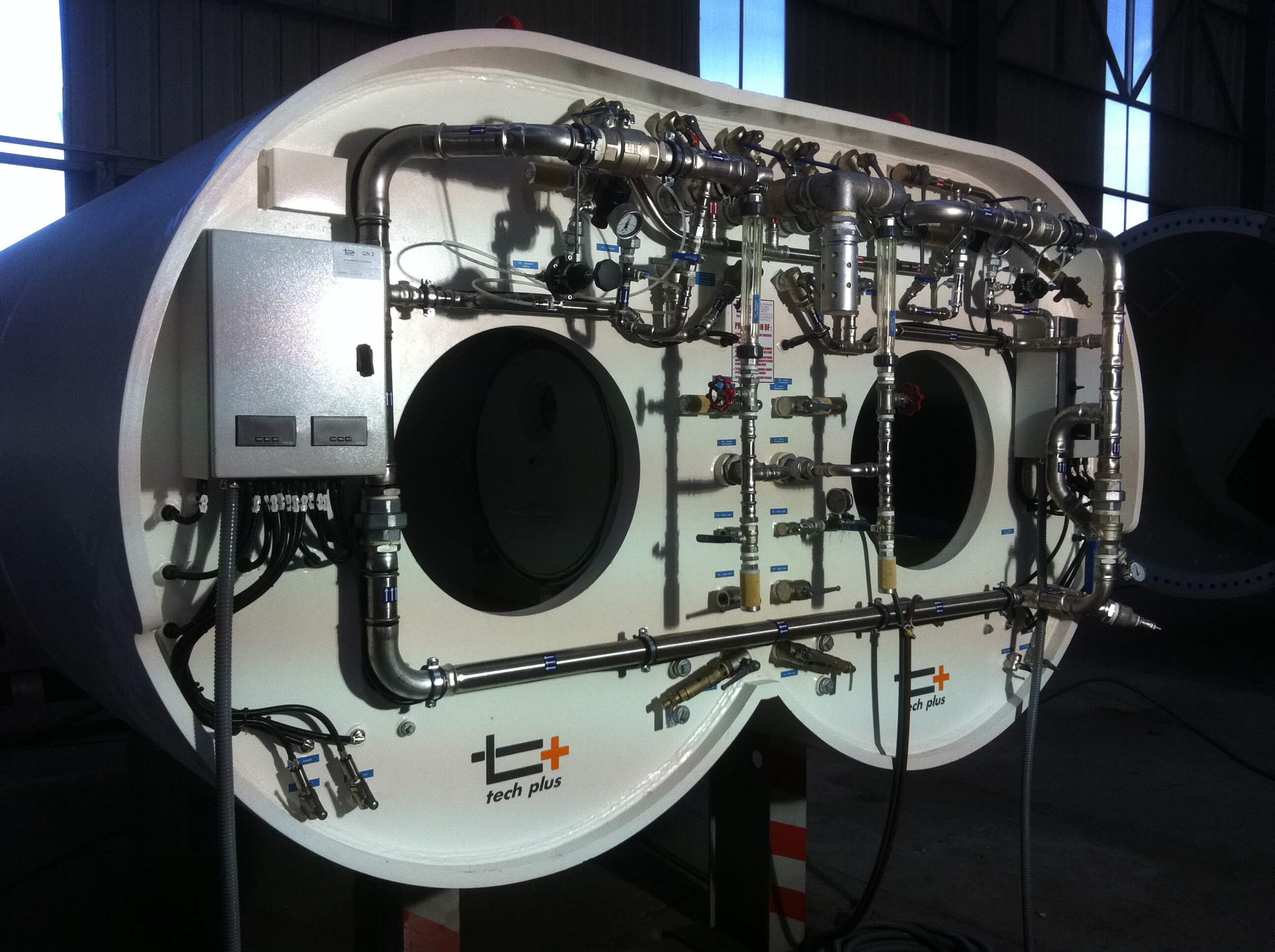

Sas à personnel, sas à matériel et caisson de sauvetage en tunnel
Un tunnelier équipé pour les interventions sous air comprimé réunit plusieurs enceintes qui n'ont pas le même rôle. Nous les étudions comme un ensemble, pour que les relèves d'équipe, le transfert du matériel et le secours d'un blessé restent organisés et sûrs.
La pression de service, le nombre de places et l'implantation sont arrêtés projet par projet, d'après la pression de travail prévue au front et la place disponible dans le bouclier. Nos sas sont conçus selon la norme EN 12110, qui fixe les exigences de sécurité des sas de tunneliers, de la conception aux essais, en passant par la construction, l'équipement et le marquage.
Pour la durée d'un chantier, un caisson hyperbare de location, installé dans un conteneur de 20 pieds, peut compléter les sas du tunnelier. Nous formons aussi les opérateurs qui conduiront vos sas et votre caisson de sauvetage.
Sas à personnel (double chambre)
Entrée et sortie des hyperbaristes à travers la barrière de pression, décompression par paliers et prise en charge d'un opérateur maintenu sous pression.
Sas navette de personnel
Passage des équipes entre la zone atmosphérique et la zone pressurisée lors des relèves de poste.
Sas à matériel
Sas à déblais pour évacuer les matériaux excavés, sas d'équipement pour les outils et les pièces de rechange.
Caisson de sauvetage pour tunnelier
Caisson hyperbare d'urgence positionné en front de taille pour les opérations de sauvetage et les premiers soins sous pression.
Porte sectionnelle hyperbare pour galeries de tunnel
Dans un tunnel creusé au tunnelier, certaines galeries doivent pouvoir être fermées rapidement tout en tenant la pression. Nos portes sectionnelles hyperbares sont dimensionnées pour la pression qui s'exerce dans l'ouvrage et pour la sécurité des opérateurs qui les manœuvrent.
Selon la géométrie de la galerie et l'organisation du chantier, la porte s'ouvre verticalement ou horizontalement. Son circuit hydraulique intégré assure une ouverture et une fermeture rapides et contrôlées, même en conditions difficiles ; un système de secours est prévu.
Les points clés
- Commande hydraulique intégrée
- Ouverture verticale ou horizontale
- Système de secours
- Configuration adaptée à chaque projet de tunnel
Caractéristiques techniques
- Sas à personnel
- Double chambre
- Sas à matériel
- Sas à déblais et sas d'équipement
- Portes sectionnelles
- Hydrauliques, ouverture verticale ou horizontale
- Pression de service
- Fixée d'après la pression de travail prévue au front
- Conception
- Bureau d'études à Bandol (Var)
- Expérience
- Depuis 1988, clients dans plus de 28 pays (tous secteurs)
Normes et réglementation
- EN 12110 : sas de tunneliers (référentiel de conception de nos sas)
- Directive 2014/68/UE : équipements sous pression
Parlons de votre tunnelier
Indiquez-nous la pression de travail prévue et transmettez-nous les plans du bouclier : notre bureau d'études vous recontacte pour étudier votre sas.
